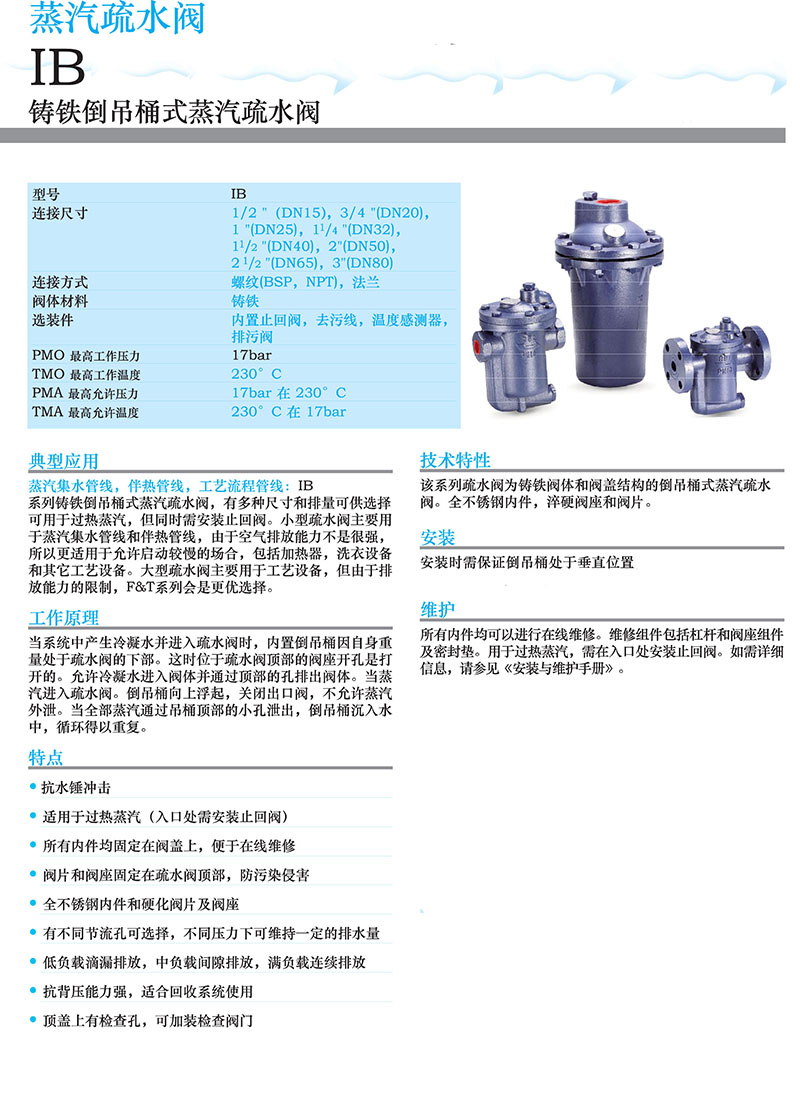

IB倒吊桶疏水阀

简介：典型应用 蒸汽集水管线，伴热管线，工艺流程管线：

倒吊桶式蒸汽疏水阀，有多种尺寸和排量可供选择。 可用于过热蒸汽，但同时需安装止回阀。小型疏水阀主要用于蒸汽集水管线和伴热管线，由于空气排放能力不是很强， 所以更适用于允许启动较慢的场合，包括加热器，洗衣设备 和其它工艺设备。大型疏水阀主要用于工艺设备，但由于排 放能力的限制，F&T系列会是更优选择。 工作原理 当系统中产生冷凝水并进入疏水阀时，内置倒吊桶因自身重 量处于疏水阀的下部。这时位于疏水阀顶部的阀座开孔是打 开的。允许冷凝水进入阀体并通过顶部的孔排出阀体。当蒸 汽进入疏水阀。倒吊桶向上浮起，关闭出口阀，不允许蒸汽 外泄。当全部蒸汽通过吊桶顶部的小孔泄出，倒吊桶沉入水 中，循环得以重复。 特点 ? 抗水锤冲击 ? 适用于过热蒸汽（入口处需安装止回阀） ? 所有内件均固定在阀盖上，便于在线维修 ? 阀片和阀座固定在疏水阀顶部，防污染侵害 ? 全不锈钢内件和硬化阀片及阀座 ? 有不同节流孔可选择，不同压力下可维持一定的排水量 ? 低负载滴漏排放，中负载间隙排放，满负载连续排放 ? 抗背压能力强，适合回收系统使用 ? 顶盖上有检查孔，可加装检查阀门
